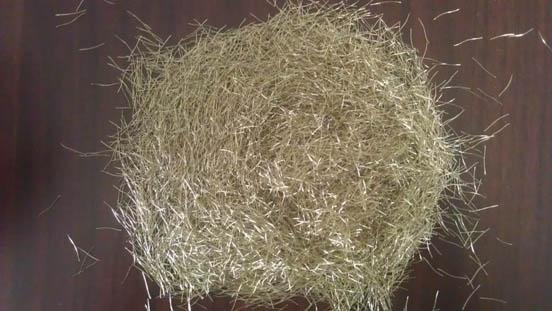

鋼纖維原材料的選擇.鋼纖維的品種主要分為4類：鋼絲纖維,剪切纖維,熔抽纖維,銑削纖維.選擇合適的鋼纖維品種,對試驗的成功與否有著重要的意義.由于鋼纖維砼破壞時,大都是纖維被拔出而不是拉斷,因此,改善纖維與基體間的粘結(jié)強度是改善纖維增好效果 果的主要控制因素之一。

　　鋼纖維的方法有3種：

　　1. 增加纖維的粘結(jié)長度(即長徑比),但纖維太長易起球,影響和易性和施工,太細易彎折,長徑比宜在40-100之間.

　　2. 改善基體對鋼纖維的粘結(jié)性能.

　　3. 改善纖維形狀,增加纖維與基體間的摩阻和咬合力. 根據(jù)上面三種方法,我們對四種纖維做了列表比較,從表中可看出銑削纖維有著較佳的綜合性能,它是80年代研制成功且目前發(fā)展迅速的一種鋼纖維,它可降低鋼纖維用量,防止結(jié)球,易于施工,因此,我們選擇纖維。

　　每立方砼摻鋼纖維45kg,粘聚性好,但由于鋼纖維用量大,砼流動性較差,施工性能較難保證. 每立方砼摻鋼纖維40kg,砼和易性良好,流動性有較大改善,能適應(yīng)施工要求. 每立方砼摻鋼纖維35kg,砼和易性良好,流動性良好,但用水量還可進行適當(dāng)調(diào)整. 根據(jù)上述試驗,可見鋼纖維摻量與試件抗折強度同步變化,每立方砼35kg,40kg摻量均能滿足配合比設(shè)計要求,且施工性能較佳,如早期強度要求較高,可考慮45kg摻量. WL-1外加劑可適應(yīng)此配合比. 砼坍落度大小,與鋼纖維摻量成反比, 西安地毯清洗選用銑銷纖維后,減少了鋼纖維摻量,坍落度有了較大改善. 為保證砼有較好流動性,且不損傷抗折性能,砂率宜在38%-40%之間.故確立基準配合比如下：單位：kg/m C：339 SF:35~45 外加劑用WL-1 其中用水量宜根據(jù)鋼纖維摻量做適當(dāng)調(diào)整.
